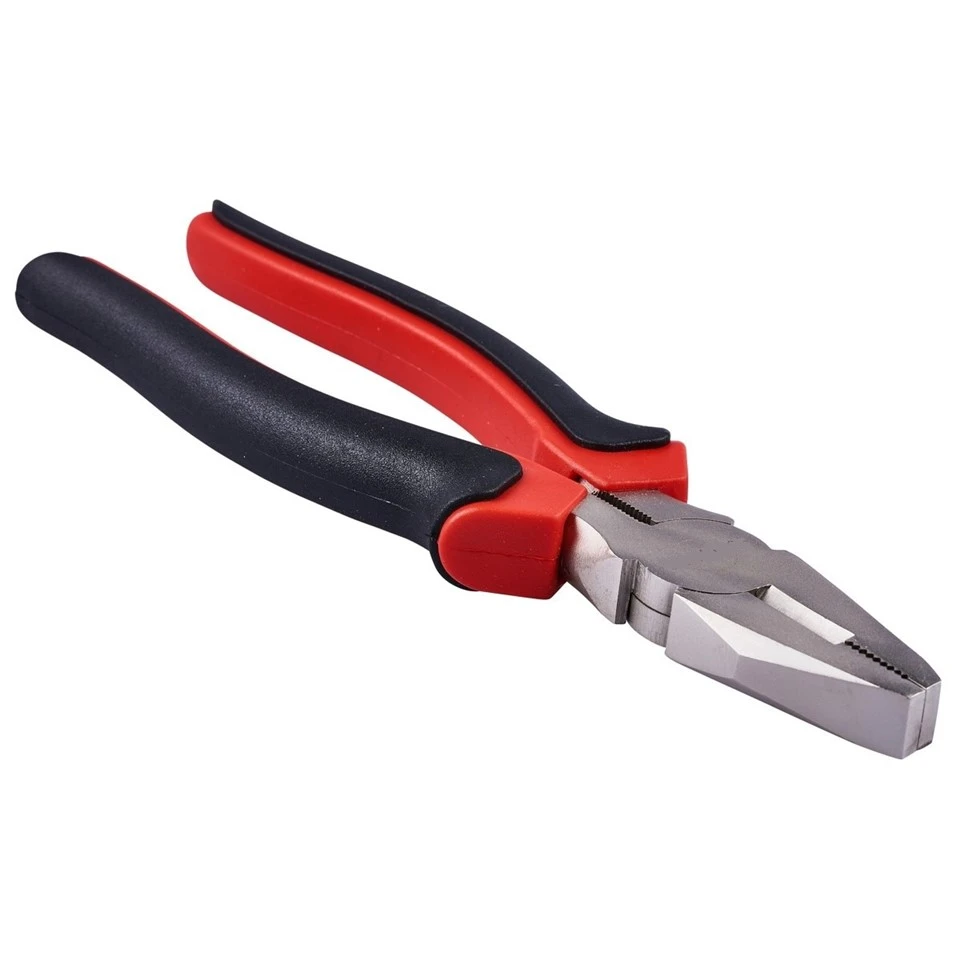

Mae gefail cyfuniad, a elwir yn aml yn syml "gefail combo" neu "gefail llinellwr" mewn arddulliau penodol, yn offeryn llaw sylfaenol a geir mewn blychau offer di -ri . maent yn integreiddio sawl swyddogaeth i mewn i un teclyn, fel gafael yn genau, torri ymylon {{{1}
1. Manylebau cynnyrch:
Maint:Mae'r meintiau'n amrywio o 6 modfedd (150mm) i 10 modfedd (250mm) . 7- modfedd, 8- modfedd, a 9.5- modfedd yn boblogaidd iawn .
DEUNYDDIAU:
Wedi'i wneud o ddur offeryn carbon uchel (E {. g ., C50, C55, CR-V-dur aloi cromiwm vanadium) ar gyfer caledwch, gwydnwch, a chadw ymyl {. yn aml yn insucted wedi'i galedu'n benodol wrth yr ymylon torri a gripio}}}
Dolenni:
Deunydd deuol:Mae rwber thermoplastig (TPR) neu santoprene wedi'i or -blygio ar ddolenni polypropylen (pp) .
Vinyl:Cotio finyl wedi'i dipio syml, cost-effeithiol .
Metel noeth:Yn llai cyffredin ar gyfer cysur, weithiau gyda marchog .
Caledwch:Mae ardaloedd hanfodol (torri ymylon, dannedd gafaelgar) wedi'u caledu52-64 hrcAr gyfer Gwisgo Gwrthiant a Sharpness . Mae'r ardal colyn a'r gwanwyn (os yw'n bresennol) yn cael eu gadael yn feddalach (o gwmpas40-50 hrc) i wrthsefyll disgleirdeb a chracio .
Nodweddion:
Genau gafaelgar:Mae dannedd danheddog (gwastad neu grwm) ar gyfer gafael positif ar wrthrychau gwastad, crwn neu afreolaidd . yn aml yn cynnwys adran gafael pibell ger y colyn .
Torri ymylon:Mae llafnau caledu wedi'u lleoli y tu ôl i'r colyn, wedi'u cynllunio ar gyfer torri gwifren feddal (copr, alwminiwm, haearn) ac ewinedd . capasiti yn amrywio yn ôl maint (e {. g ., yn torri hyd at 10 gwifren galed AWG ar wifrau 7 "}}}}}}}}}}}}}}}}
Colyn:Dylai rhybed dur caledu neu follt sy'n darparu gweithredu llyfn . fod yn dynn ond yn rhydd o chwarae .
Streipiwr gwifren:Rhiciau o fesuryddion penodol (e . g ., 10-20 awg) a geir yn aml ar gromlin fewnol yr ên ger y colyn .
Inswleiddio:Ar gyfer diogelwch trydanol, rhaid i ddolenni fodloni safonau fel VDE (IEC 60900) neu ASTM F1505, wedi'u graddio am folteddau penodol (1000V AC yn gyffredin) .
Safonau:Wedi'i weithgynhyrchu i wahanol safonau rhyngwladol fel DIN ISO 5746 (prif ddimensiynau a gwerthoedd prawf), ANSI (E . g ., ANSI B107 . 4 ar gyfer gefail llinellau Linesman), VDE, neu fanylebau gwneuthurwyr penodol.
2. Mathau cyffredin:
Gefail cyfuniad safonol:Y dyluniad clasurol gyda genau gafaelgar, torwyr gwifren, ac fel arfer mae gwifren yn tynnu rhiciau . Mae'r genau gafaelgar yn nodweddiadol yn wastad neu ychydig yn grwm gyda serrations .
Gefail Linesman:
Genau hirach, trymach gydag arwynebau gafael mwy gwastad .
Llafnau torri cryfach wedi'u cynllunio ar gyfer torri cebl trydanol mwy trwchus a gwifren solet .
Yn aml yn cynnwys adran crimpio ger y colyn .
Mae bron bob amser wedi cael dolenni wedi'u hinswleiddio wedi'u graddio ar gyfer gwaith trydanol .
"Trwyn morthwyl" sgwâr ar y pen ar gyfer morthwylio golau/hoelio .
3. Proses weithgynhyrchu:
Dewis Deunydd a Blancio:Mae coiliau neu gynfasau o ddur carbon uchel (e {. g ., C55, CR-V) yn cael eu bwydo i mewn i wasg blancio . marw proffiliau gwastad ("bylchau") yn debyg iawn i olygfa ochr yr ochr.
Gwresogi:Mae bylchau yn cael eu cynhesu mewn ffwrnais (nwy neu ymsefydlu) i dymheredd ffugio manwl gywir (yn nodweddiadol 1100-1200 gradd / 2000-2200 gradd f), gan wneud y dur yn hydrin .
Gollwng ffugio:The hot blank is placed into a series of closed dies within a forging press or hammer. The dies contain the negative impression of the plier half. High pressure (hundreds of tons) forces the hot steel to flow into the die cavities, forming the rough shape, including jaws, pivot hole, and handle. This aligns the grain structure for cryfder .
Trimio a dyrnu:Mae fflach (deunydd gormodol wedi'i wasgu allan rhwng marw) yn cael ei docio i ffwrdd . Mae tyllau colyn yn cael eu dyrnu yn union .
Triniaeth Gwres:
Caledu:Mae gefail yn cael eu cynhesu i dymheredd critigol (e . g ., 800-850 gradd) ac yna eu diffodd yn gyflym (mewn olew neu bolymer), gan drawsnewid y strwythur dur i martensite - caled iawn ond brau {{{3}
Tymheru:Yn syth ar ôl caledu, mae gefail yn cael eu hailgynhesu i dymheredd is, penodol (e . g ., 350-450 gradd) a'i ddal, yna ei oeri . Mae hyn yn lleihau disgleirdeb wrth gynnal caledwch a chaledwch angenrheidiol.}}
Caledu sefydluyn cael ei ddefnyddio'n ddetholuswediTymheru i galedudim ondyr ymylon torri a'r dannedd gafaelgar i'w caledwch uchel terfynol (60+ hrc) heb effeithio ar galedwch gweddill yr offeryn .
Triniaeth/Glanhau Arwyneb:Mae graddfa a gweddillion o ffugio a thrin gwres yn cael eu tynnu trwy ffrwydro saethu, cwympo, neu biclo asid .
Gorffen:
Malu a sgleinio:Mae genau, torwyr, ac arwynebau yn dir mân ar gyfer ymylon miniog, ffit iawn, a gweithredu llyfn . Gellir sgleinio arwynebau ar gyfer edrych yn dda ac ymwrthedd cyrydiad .
Gorchudd:Yn aml yn cael ei gymhwyso ar gyfer amddiffyn cyrydiad ac ymddangosiad:
Electroplating:Mae platio crôm (llachar neu satin) yn gyffredin ac yn wydn .
Gorffeniad Ocsid Du/Olew:Gorffeniad du sy'n gwrthsefyll cyrydiad .
Lacquering:Cotio clir .
Trin cais:Cymhwysir gafaelion cysur:
Deunydd deuol:Mae dolenni PP wedi'u mowldio â chwistrelliad, yna mae TPR/santoprene yn cael ei or -blygu arnyn nhw .
Vinyl:Mae dolenni yn cael eu trochi i finyl hylif a'u halltu .
Metel noeth:Mae Knurling yn cael ei rolio ar y dolenni .
Cynulliad a Pivoting:Mae'r ddau hanner ffug wedi'u halinio {. mewnosodir rhybed dur caledu neu follt trwy'r twll colyn a'i ben yn fecanyddol (rhybedog) neu dorqued (bolltio) i gyflawni'r tensiwn a ddymunir - yn ddigon tynn i atal wobble ond yn llac digon ar gyfer gweithrediad llyfn {1} efallai y bydd yn cael
Rheoli Ansawdd a Sharpening:Arolygiad terfynol ar gyfer dimensiynau, caledwch (wedi'i wirio yn y fan a'r lle gyda phrofwr HRC), torri perfformiad (wedi'i brofi ar wifrau safonol), diogelwch gafael, gweithredu colyn, a gorffen {.
Pecynnu:Mae plier yn cael eu glanhau, eu olew os oes angen, a'u pecynnu ar gyfer cludo .
